Монітор розчиненого озону

Постачальник монітора розчиненого озону

Принцип виявлення: метод подвійного ультрафіолетового поглинання, який використовується для аналізу та виявлення концентрації розчиненого озону у водопровідній воді, чистій воді або напівпровідниковій промисловості.

Діапазон вимірювання: 0-20ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Характеристики виробу. Цей ультрафіолетовий монітор розчиненого озону має внутрішню функцію автоматичного регулювання джерела світла, яка може регулювати яскравість світлодіодного джерела світла в режимі реального часу на основі еталонних даних світла нульової точки, щоб забезпечити стабільність нульової точки. Цей ультрафіолетовий оптичний аналізатор концентрації озону у воді можна підключити паралельно або послідовно до трубопроводу для води з розчиненим озоном, який в основному використовується для аналізу та виявлення концентрації розчиненого озону у воді у водопровідній воді, чистій воді або напівпровідниковій промисловості.

Цей аналізатор розчиненого озону має функцію автоматичної системи регулювання з джерелом ультрафіолетового світла, яка може регулювати яскравість джерела ультрафіолетового світлодіодного світла в режимі реального часу відповідно до еталонних даних світла для підтримки постійних даних нульової точки, забезпечуючи стабільність нульової точки. Це запатентований продукт нашої компанії. Цей УФ-оптичний аналізатор концентрації озону у воді може працювати безперервно без зупинки протягом 24 годин.

Аналізатор розчиненого озону - огляд продукту

Аналізатор концентрації розчиненого озону — це пряме вимірювання вмісту озону в надчистій воді або воді постійної каламутності за допомогою ультрафіолетової спектрофотометрії. Настроювана версія HF, яку можна використовувати для 20% водного розчину фтористоводневої кислоти озону. Матеріали, які контактують з озонованою водою, включають PTFE, FFPM, PFA та кварц або сапфір. УФ-аналізатор концентрації розчиненого озону у воді OZ-300W оснащений входом і виходом, а також оснащений інтерфейсом керування сенсорним екраном. Вихід безпосередньо підключений до ПЛК за допомогою сигнальних ліній 4-20 мА та RS-485.

Аналізатор концентрації розчиненого озону має функцію системи автоматичного регулювання з джерелом УФ-світла, яка може регулювати яскравість УФ-світлодіодного джерела світла в режимі реального часу відповідно до еталонних даних світла для підтримки постійних даних нульової точки, забезпечуючи стабільність нульової точки. Це запатентований продукт нашої компанії. Цей аналізатор озону може працювати безперервно без зупинки протягом 24 годин. Чудова стабільність цього аналізатора концентрації озону досягається завдяки використанню справжньої двопроменевої оптичної системи та надзвичайно довговічного ультрафіолетового світлодіодного джерела світла.

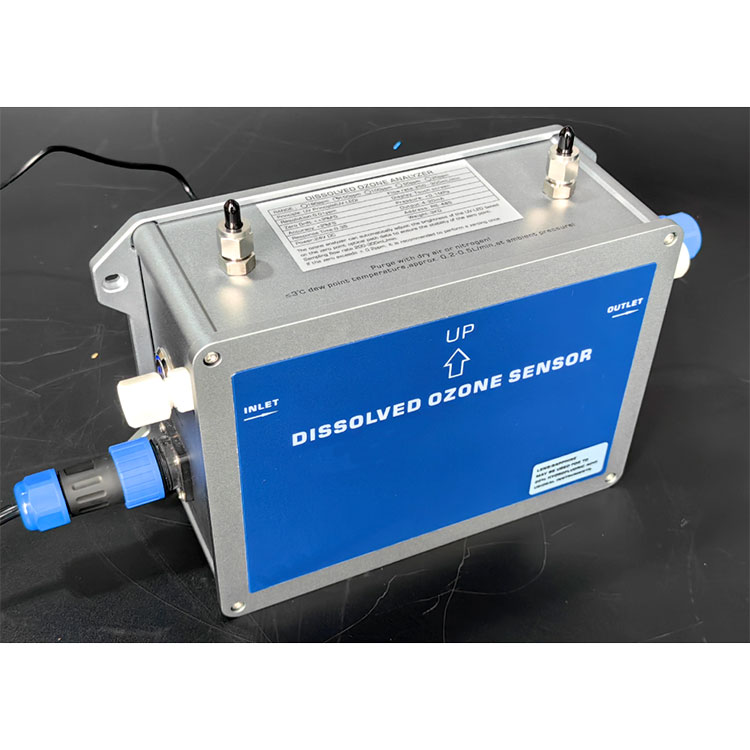

Корпус аналізатора концентрації розчиненого озону являє собою алюмінієвий корпус із захистом від бризок, рівень захисту: IP65, розмір: 260x160x90 мм (ШxВxГ), вага близько 3 кілограмів. Цей аналізатор концентрації розчиненого озону у воді можна закріпити на стіні з гачком на задній панелі. Якщо необхідна установка, надаються чотири монтажні кронштейни.

Швидкість потоку на вході аналізатора концентрації розчиненого озону у воді становить 200-300 мл/хв. Якщо потрібен контроль потоку, на виході з аналізатора концентрації розчиненого озону у воді необхідно встановити дросельний клапан або витратомір. Цей дросельний клапан має бути розташований позаду датчика (ніколи перед ним! Встановлення дросельного клапана на вході призведе до утворення бульбашок, тому суворо заборонено, щоб озонована вода з бульбашками води потрапляла в аналізатор води з розчиненим озоном.)

Необхідно підтримувати чистоту води на вході аналізатора концентрації розчиненого озону у воді та підтримувати чистоту внутрішніх датчиків аналізатора розчиненого озону у воді. Рекомендується калібрувати нульову точку аналізатора концентрації розчиненого озону у воді кожні 2 тижні. Під час калібрування нульової точки слід ввести чисту воду без озону та барвника

Аналізатор розчиненого озону - Особливості продукту:

Метод випробування: метод двоканального ультрафіолетового поглинання, довговічна система джерела світла, висока точність вимірювання.

Принцип вимірювання: Відповідно до закону Ламберта Бера, точні вимірювання здійснюються за принципом фотометричного поглинання.

Діапазон вимірювання: 0-20ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Система джерела світла: іноземна система довговічного джерела ультрафіолетового світла (довжина хвилі 253,7 нм), з безкоштовною гарантією 3 роки.

Застосування: Встановлення та використання в приміщенні, оснащене водонепроникними авіаційними роз’ємами.

Система світлового басейну: окрема технологія світлового басейну, без витоків, стійкість до високого тиску та стійкість до впливу рідини, що відбирається з високою швидкістю потоку.

Інтелектуальна компенсація: оснащена функцією автоматичного налаштування нуля та автоматичної компенсації джерела світла.

Спосіб роботи: можна вручну обнулити, при цьому під час обнулення необхідно стежити, щоб в приладі не було водного розчину озону.

Одиниця відображення: мг/л, проміле необов’язково.

Відображення даних: кольоровий сенсорний екран високої чіткості.

Вихідна функція: 4-20 мА, зв'язок RS485.

Автоматичне регулювання нуля: він може регулювати яскравість ультрафіолетового світлодіодного джерела світла в режимі реального часу на основі еталонних даних світла для підтримки постійних даних нульової точки, забезпечуючи стабільність нульової точки.

Кілька версій:

Звичайна версія використовується для водопровідної та очищеної води.

Варіант HF можна використовувати для 20% водного розчину фтористоводневої кислоти озону.

Аналізатор розчиненого озону - структура та склад продукту

【1】Розміри для встановлення на стіні

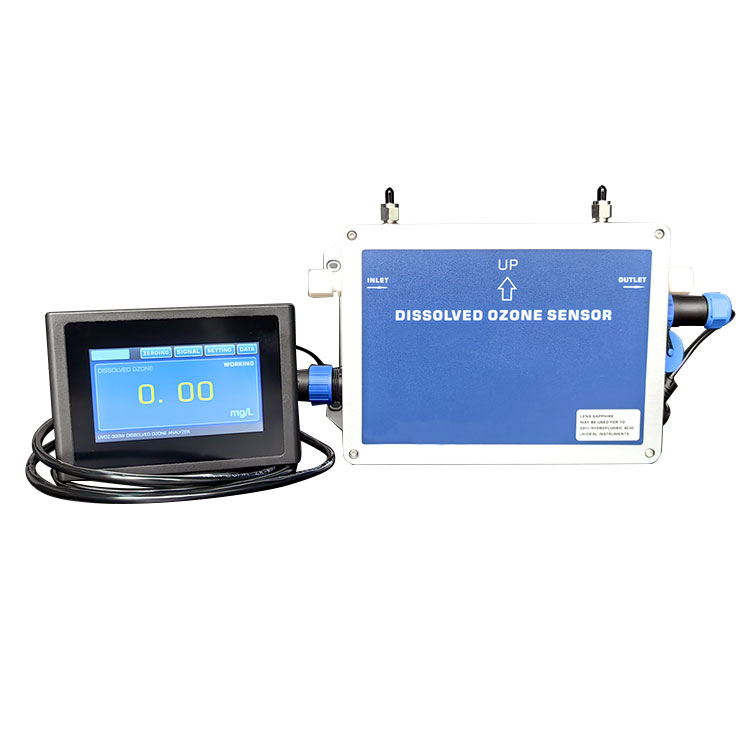

【2】Панель дисплея та екран дисплея

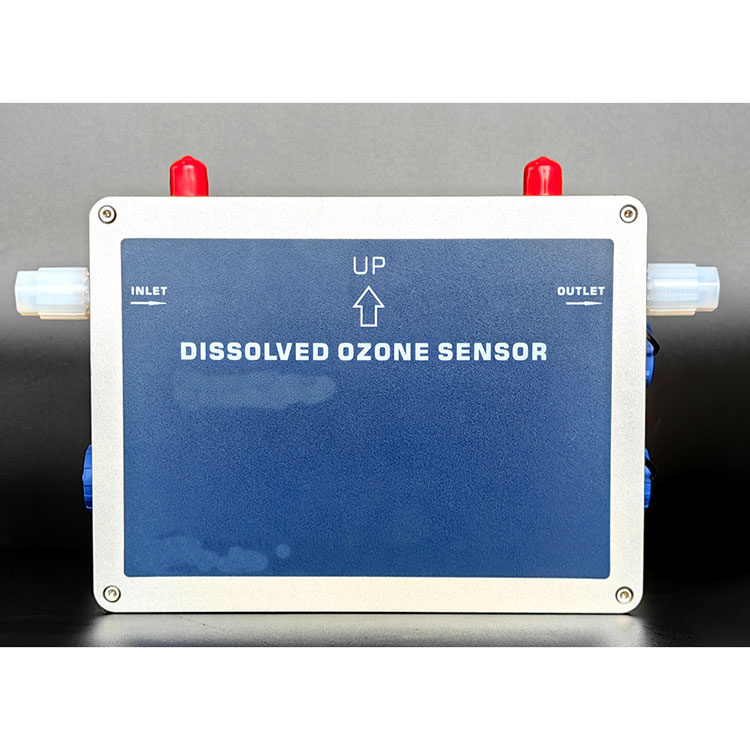

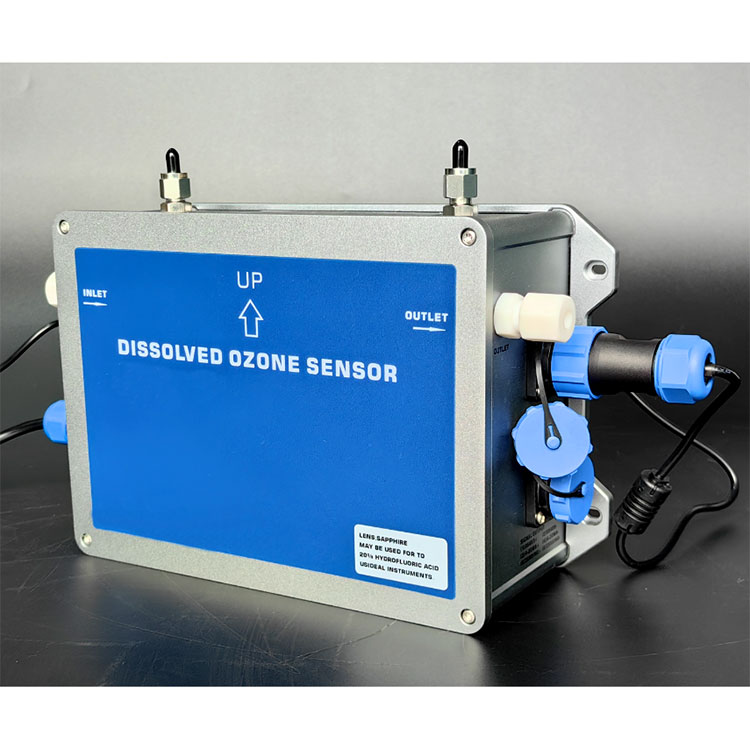

【3】Вхід живлення, вихід сигналу, вхід і вихід

Споживана потужність:

Вихід сигналу:

Термінал DISSPLAY SIGNAL: використовується для підключення дистанційних сигналів дисплея (цей апарат уже має екран дисплея)

Інтерфейс газу над УФ-аналізатором розчиненого озону у воді використовується для інтерфейсу стисненого повітря. Якщо температура озонованої води занадто низька, рекомендується ввести в прилад стиснене повітря, щоб запобігти конденсації у внутрішньому трубопроводі озонової води приладу.

 Аналізатор розчиненого озону - Схема процесу підключення продукту

Аналізатор розчиненого озону - схема підключення гілки відбору проб із позитивним тиском

(Рекомендується використовувати цей процес підключення для розділеного відбору проб. Зауважте, що витратомір необхідно встановити на виході аналізатора води з розчиненим озоном.)

Аналізатор розчиненого озону, схема підключення водяного насоса негативного тиску

(Рекомендується використовувати цей процес підключення для розділеного відбору проб. Зауважте, що витратомір необхідно встановити на виході аналізатора води з розчиненим озоном.)

Примітка. Виробник витратоміра води з розчиненим озоном є аксесуаром стандартної конфігурації, а водяний насос негативного тиску є додатковим продуктом. Ви можете проконсультуватися з виробником, щоб придбати його окремо.

Примітка. Без версії з дисплеєм виробник окремо налаштує дротові аксесуари для сенсорного екрана (довжина дроту в межах 2 метрів)

Аналізатор розчиненого озону - Технічні параметри:
