Настінний аналізатор озону

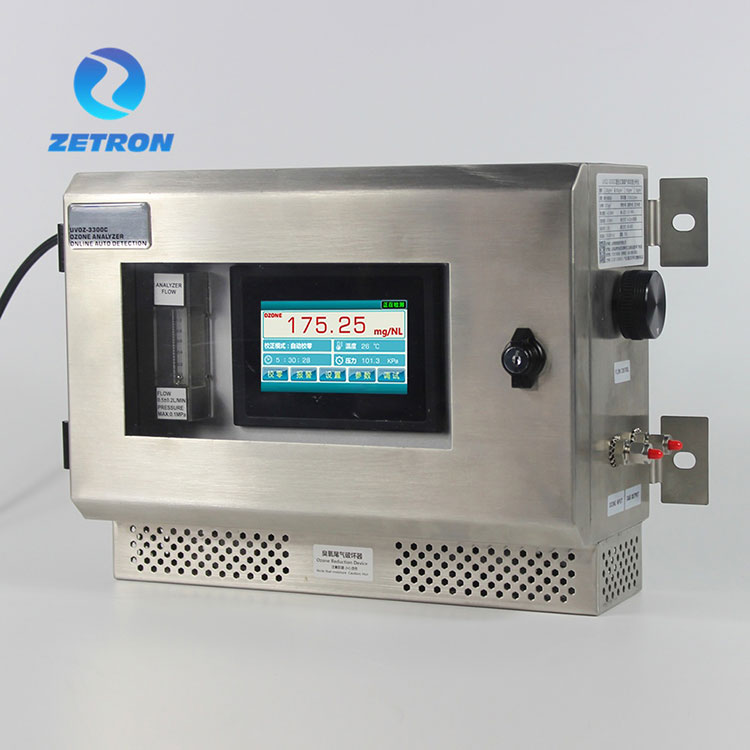

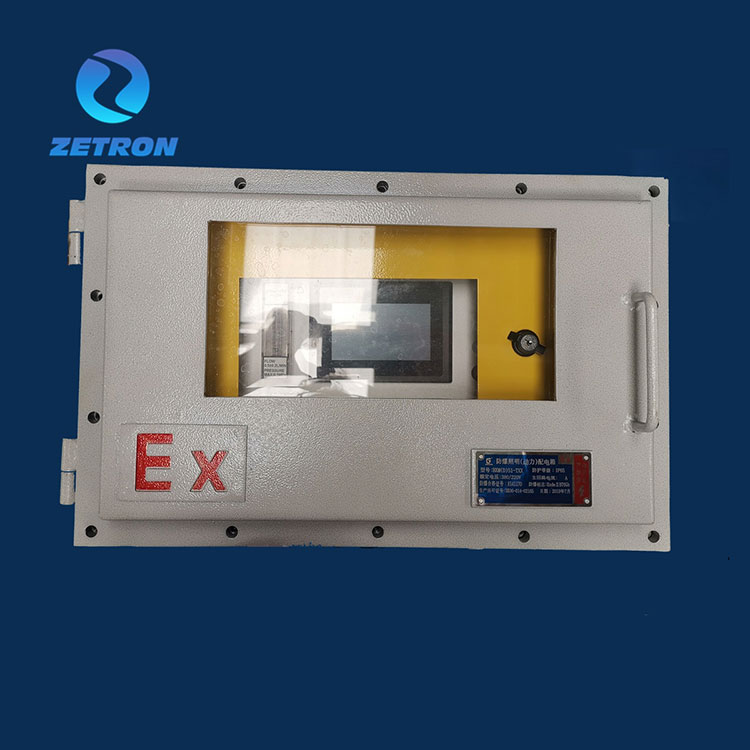

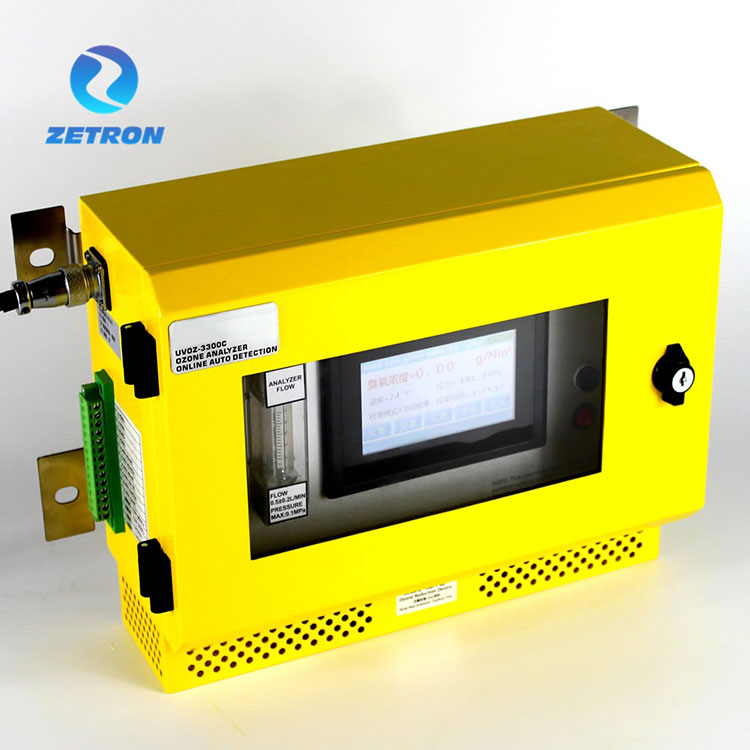

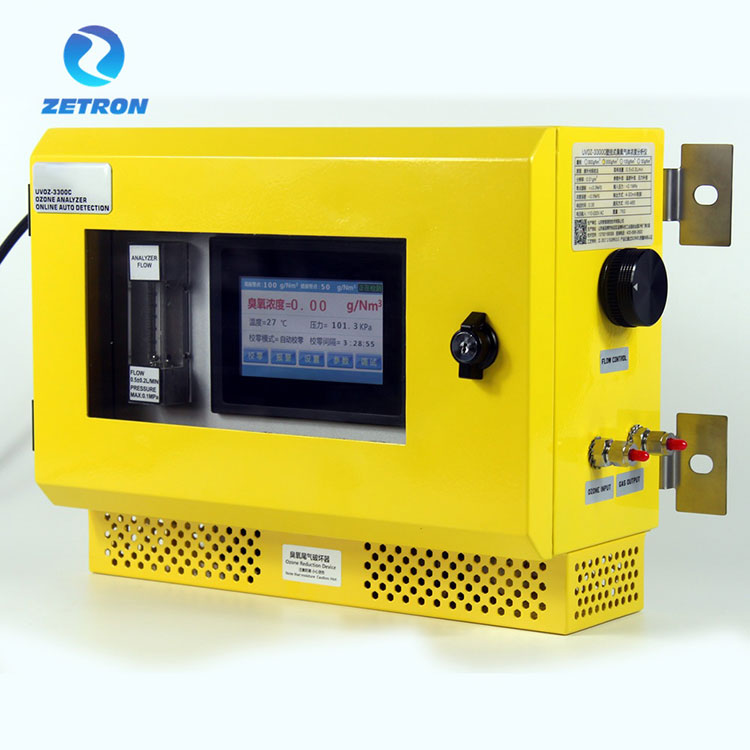

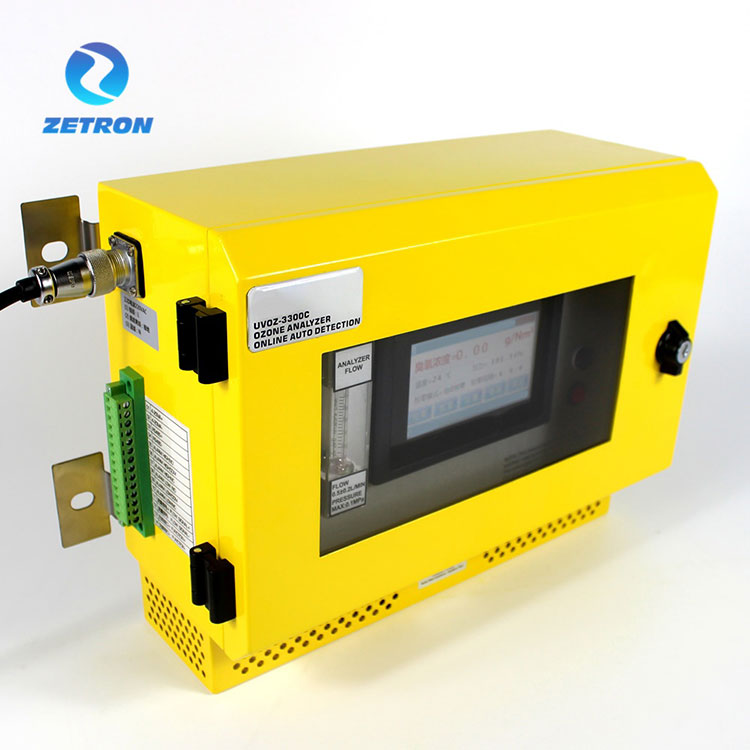

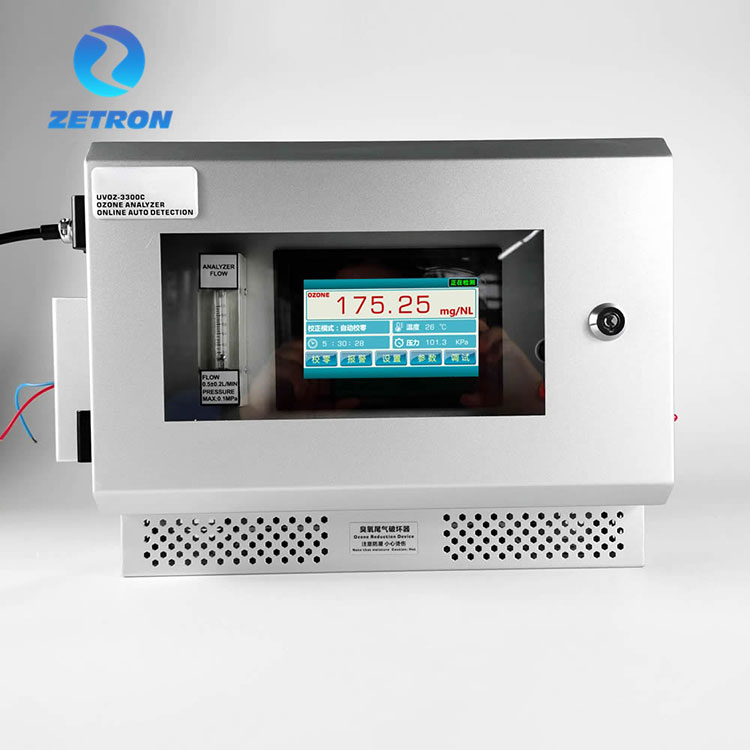

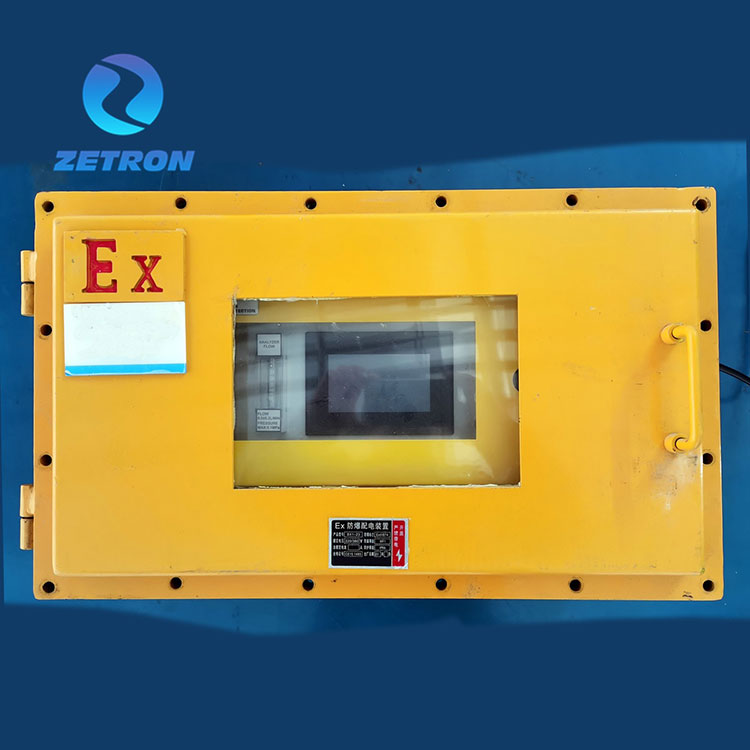

MIC500-OZ Настінний аналізатор озону

Базуючись на законі Ламберта Білла, аналізатор шляхом вимірювання зміни інтенсивності світлового сигналу до та після поглинання ультрафіолетового випромінювання обчислює поточну концентрацію озону. Обладнання використовує вдосконалену систему подвійного джерела ультрафіолетового світла з інтелектуальною системою керування трубкою лампи та технологією розділених фотоелементів, що дозволяє аналізатору мати характеристики відсутності витоку, захисту від високого тиску, захисту від удару проб газу.

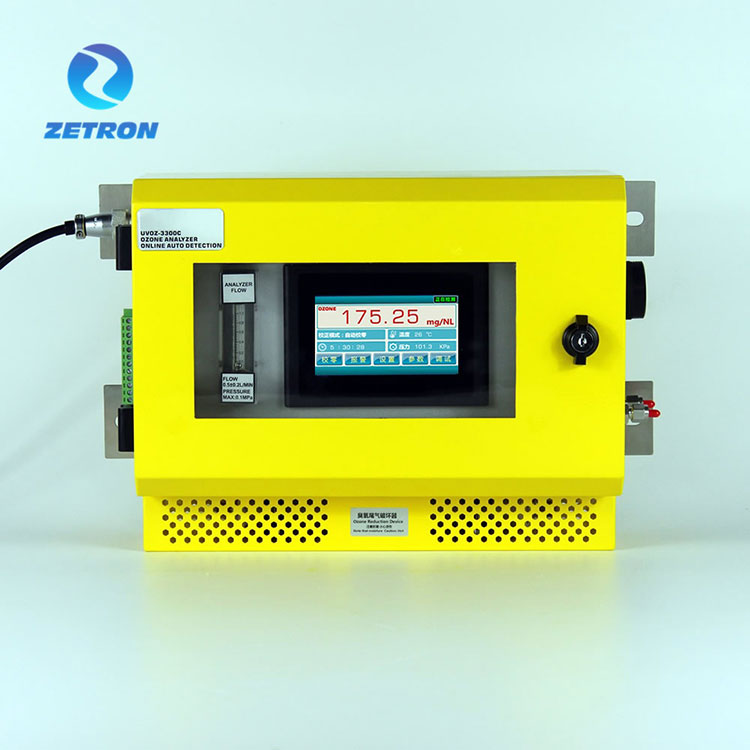

Настінний аналізатор озону має інтерфейс управління сенсорним екраном, який показує концентрацію озону в реальному часі. І сенсорний екран також має дисплей компенсації тиску та температури. Для діапазону високих концентрацій (г/Нм3) він має функцію введення потоку, яка може відображати вихід генератора озону в реальному часі. Основний компонент використовує систему ультрафіолетового випромінювання з тривалим терміном служби з кварцем з високим коефіцієнтом пропускання світла, щоб запобігти дрейфу нуля від впливу на точність виявлення. Немає необхідності закривати введення озону під час обнулення, щоб забезпечити безперервну роботу обладнання протягом 24 годин.

Концентрація озону відображається у відсотках ваги озону (%мас./мас.), грамах озону на нормальний кубічний метр зразка газу (г/Нм3) на буквено-цифровому дисплеї. Одиницю концентрації можна змінювати під час роботи.

Серед інших параметрів, які можна змінювати, є:

Одиниця відображення тиску (кПа)

Параметри тривоги (високий/низький поріг)

Природа газу-носія: повітря або кисень (включаючи PSA)

Параметри інтерфейсу RS-485

Вихідний сигнал 4-20MA

Додатковий діапазон і режим роботи

 Технічні характеристики

Структура

ВХІДНА ПОТУЖНІСТЬ:

ВИХІД ТРИВОГИ

ОДИНОЧНИЙ ВИХІД

З'єднання і процес

схема процесу відбору проб активного тиску аналізатора озону

Інструкція з експлуатації

【1】. Умова використання

Цей аналізатор використовується для внутрішньої установки та експлуатації. Рекомендується попередньо прогріти протягом 5 хвилин, а потім один раз обнулити. Його можна використовувати онлайн протягом 24 годин. Під час використання зверніть увагу на безпеку живлення та навколишнього середовища. Він оснащений УФ-світлодіодною системою моніторингу джерела світла, і система буде регулюватися відповідно до яскравості джерела світла. Якщо нульове відхилення без озону, ви можете вручну обнулити для очищення. Іноді трапляється нульове відхилення, яке можна проігнорувати.

【2】 Застереження

①Цей аналізатор озону використовується для роботи всередині приміщень, а середовище має бути вентильованим, сухим, без інших корозійних газів. Зокрема, за наявності в навколишньому середовищі аміаку, хлористого водню, сірководню та інших газів слід своєчасно захистити їх від корозії. Будь-яка проблема, спричинена цією умовою, не входить у безкоштовну гарантію.

②Потрібно гарантувати чистий і сухий газ озон. Якщо необхідно визначити концентрацію озону у вологих місцях або з маслом, пилом, фільтри (фільтри димових газів) і осушувачі (електронні конденсатори) повинні бути встановлені на вході приладу. В іншому випадку будь-яка проблема, спричинена цією умовою, не входить у безкоштовну гарантію.

③Категорично забороняється підключати вихід руйнівника вихлопних газів до основного трубопроводу, а вихлопні гази повинні бути спустошені або знищені.

④Якщо інструмент не використовується протягом тривалого часу, необхідно регулярно електрифікувати нагрівач і зберігати інструмент від вологи

⑤Знищувач вихлопних газів у робочому стані буде в захваті, суворо заборонено доторкатися рукою. Зверніть увагу на те, що руйнівник вихлопних газів буде недійсним, якщо тривалий час знаходиться у вологостійкій ізоляції. Якщо виявлено перелив озону на виході, зверніться до виробника, щоб замінити його.

⑥Вхідна з’єднувальна труба має використовувати матеріал PTFE.

⑦Повітряний фільтр виробника може фільтрувати лише частинки пилу. Якщо користувачеві потрібно виявити газ озон за допомогою масляного туману, водяного туману та інших середовищ, будь ласка, зв’яжіться з виробником вчасно, щоб налаштувати пристрій попередньої обробки.

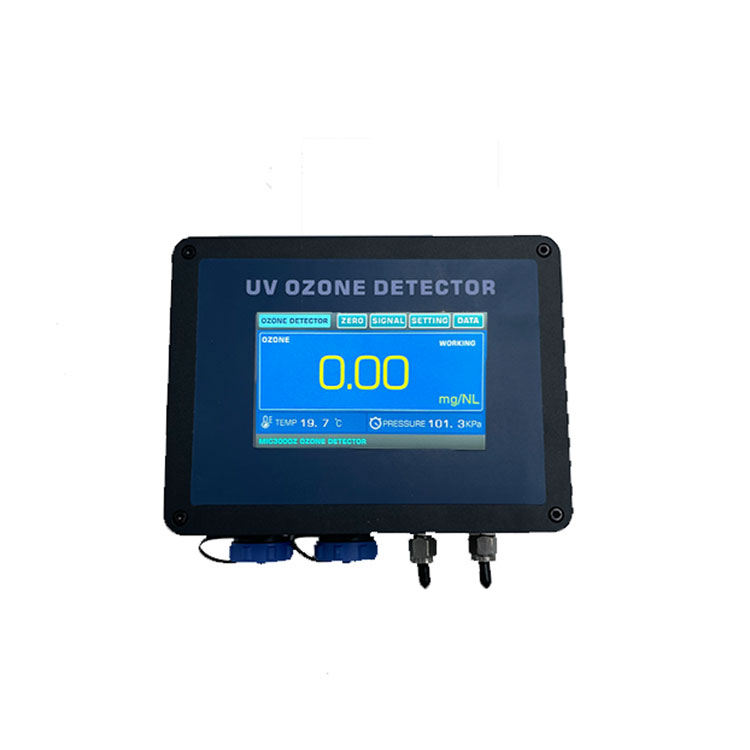

C. Операційний інтерфейс

（висока концентрація 0-300 г/Нм3   0-200 г/Нм3   0-100 г/Нм3  0-50 г/Нм3）

основний інтерфейс - звичайна функція відображення

У нижньому правому куті інтерфейсу головного екрана відображаються написи «Робоча», «калібрування» та «помилка».

●РОБОТА: статус тестування

●ОБНУЛЮВАННЯ: прилад знаходиться в режимі калібрування нуля

●ПОМИЛКА: збій аналізатора озону. Вчасно зверніться до виробника.

●ЗАВАНТАЖЕННЯ: після ввімкнення приладу гаряча машина відображає статус завантаження

Меню обнулення

Користувачі можуть вибирати між режимами «ручного калібрування нуля» та «автоматичного калібрування нуля» відповідно до ситуації.

Користувач може встановити інтервал автоматичного калібрування нуля відповідно до своїх потреб.

Якщо виявлено, що значення концентрації озону становить ≥100 г/Нм3, виробник рекомендує автоматичне калібрування нуля протягом 24-96 годин.

При виявленні значень концентрації озону≤100 г/Нм3 виробник рекомендує час автоматичного калібрування нуля 8-12 годин.

Після натискання кнопки «Manual Zero Calibration Once» виконується операція калібрування нуля на аналізаторі концентрації озонового газу.

Меню сигналу

Користувачі можуть налаштувати «високі точки тривоги» та «низькі точки тривоги» відповідно до їхньої ситуації. Прилад із двома наборами вихідних сигналів реле, користувачі можуть підключити два набори сигналів реле NO, COM, NC.

Використовуючи сигнали реле, слід зазначити, що сигнали реле повинні подаватись на вхід постійного струму з максимальною напругою 24 В. Намагайтеся уникати прямого доступу до сигналів реле 220 В змінного струму.

Меню налаштувань

a. Користувачі можуть встановити «температурну компенсацію», щоб привести значення до «відкритих» і «закритих» місць, що з розрахунками концентрації озону.

b. Користувачі можуть налаштувати «компенсацію тиску», щоб привести значення до «відкритих» і «закритих» місць, які з обчисленнями концентрації озону. Цей інструментальний передавач тиску підтримує відбір проб і активну компенсацію тиску.

в. Користувачі можуть вибрати одиницю, як показано нижче, відповідно до ситуації:

Додаткове пояснення:

Одиниці г/Нм3 і г/м3 NTP означають концентрацію озону при стандартній температурі (можливо 20 ℃) ​​і стандартному тиску (101,325 КПа). г/м3 NTP

（NTP- нормальна температура і тиск， STP- стандартна температура і тиск）

г/Нм3 є міжнародним виразом. Дисплей відповідає міжнародній практиці та приймає режим вираження концентрації г/Нм3.

Меню DATA

Перегляньте головний екран меню параметрів.

Значення даних у меню параметрів такі ж, як індикатори параметрів, які використовуються технічним персоналом виробника для оцінки продуктивності аналізатора озону. На цій сторінці параметрів відображаються різні параметри двоканального аналізатора озону ультрафіолетового поглинання, які використовуються для визначення нормального виявлення та відображення аналізатора озону.

●UVLED-R: реакцією є джерело ультрафіолетового світла за відсутності параметрів інтенсивності газового світла.

●UVLED-M: параметр інтенсивності світла джерела ультрафіолетового світла після проходження через камеру виявлення (світлова комірка).

●DATA-ZERO та DATA-ABSR – це значення параметрів, отримане аналізатором озону відповідно до закону Білла Ламберта та програмного алгоритму.

Статус системи: «NORMAL» і «ERROR» можуть судити про те, чи може аналізатор озону працювати нормально відповідно до розрахунку параметрів приладу.

●TheLED-Svalue — це можливість користувача повторно калібрувати дані датчика концентрації озону на основі змін поточної концентрації.

Еталонний коефіцієнт відображає інтенсивність поточного ультрафіолетового світлодіодного джерела світла, коли воно не піддавалося впливу газу.

Еталонне значення відображає параметр інтенсивності освітлення ультрафіолетового світлодіодного джерела світла без проходження газу під час калібрування нуля.

Функція автоматичного налаштування: фон приладу буде реєструвати яскравість (еталонне значення) ультрафіолетового світлодіода під час калібрування нуля. Коли яскравість ультрафіолетового світлодіода відхиляється, система автоматично коригує яскравість ультрафіолетового світлодіода, щоб нульова точка датчика концентрації озону автоматично регулювалася в певному діапазоні, ефективно уникаючи відхилення нульової точки.

Меню налагодження

Меню режиму налагодження - це основні параметри і налаштування параметрів. Користувачі не намагаються увійти в меню пароля, коли помилка пароля досягне певного часу, прилад автоматично заблокується із синім екраном.

Цей фоновий інтерфейс і налаштування операції можуть змінювати та змінювати параметри аналізатора озону, такі як «коефіцієнт концентрації», «яскравість УФ-лампи», «значення 4-20 мА», «температура», «тиск», «параметри фотоелектричного приймача», «коригуюче значення», «повернення до нульового значення».

【4】Інструкції щодо спілкування

● 4-20MA одиночний вихід

Вихід сигналу 4-20MA є активним виходом. Користувачі можуть отримати прямий доступ до обладнання для збору даних, такого як однокристальний комп’ютер або ПЛК. Ніколи не навантажуйте напругу на сигнальний порт 4-20MA.

●Зв'язок RS-485 (функція вибору)

ПРИМІТКА: Налаштування адреси на сенсорному дисплеї!

●Зв'язок RS-485 (функція вибору)

Режим зв'язку: Modbus-RTU(RS－485)；

Параметри зв'язку: 9600，8，N，1；

Формат даних: шістнадцяткове отримання, шістнадцяткове надсилання

Прочитати значення регістру:

Повернути дані

Написати реєстр:

Повернене значення:

7. Технічне обслуговування

За нормального використання фактичний термін служби залежить від середовища на місці. Рекомендується калібрувати аналізатор кожні 18 місяців шляхом повернення на завод (калібрування безкоштовне, користувач несе плату за повернення та транспортування). У суворих умовах рекомендується калібрувати датчик кожні 12 місяців, щоб переконатися в достовірності даних тесту. Елементи технічного обслуговування, такі як:

(1) Чи є витік у впускній системі; чи не зношена труба підключення газу; чи закріплений роз’єм.

(2) Немає ослаблення або поломки лінії живлення та розетки.

(3) Чи є витік всередині аналізатора, чи відчувається запах озону.

(4) Інша ненормальна проблема.

У разі виникнення будь-якої з перерахованих вище проблем повідомте виробника якомога швидше.

8. Застереження

A. Категорично забороняється розбирати та збирати обладнання. Під час використання етикетки повинні залишатися неушкодженими, інакше гарантія не діятиме.

B. Технічне обслуговування має працювати професійна особа.

C. Не розбирайте свавільно та уникайте непотрібних пошкоджень під час відкриття обладнання.

D. Тримайте обладнання в чистоті, не торкайтеся екрана твердими предметами, щоб не подряпати екран.

E. Вимкніть джерело живлення та уникайте вологи, коли обладнання знаходиться поблизу.

F. У разі ненормальної ситуації негайно вимкніть джерело живлення та відключіть джерело газу та вчасно зверніться до виробника.

9. Зберігання

Прилад слід зберігати в добре провітрюваному, сухому та неагресивному середовищі з температурою навколишнього середовища -10 ℃ ~ + 40 ℃, відносна вологість не перевищує 80%. Газ для відбору зразків має відносну вологість не більше 80%, а температура газу повинна бути -50℃～＋80℃.

10.Термін дії

Термін служби виробу залежить від ступеня старіння електронного пристрою. Після заміни застарілого електронного пристрою виріб можна використовувати в звичайному режимі.

Тестовий діапазон:	□0-300 г/Нм3	□0-200 г/Нм3	□0-100 г/Нм3
	□0-50 г/Нм3	□0-1000 ppm
Роздільна здатність дисплея:	□0,01 г/м   примітка: 1 мг/л=1 г/м3=467 ppm
Одиниця відображення:	□g/Nm3  □mg/NL   □% мас
Метод відбору проб:	□активний відбір проб  □відбір проб насосом
Інтерфейс вмісту:	□концентрація озону   □температурна компенсація
	□компенсація тиску
Термін служби джерела світла:	Близько 30000-50000 годин
Інтерфейс дисплея:	Інтерфейс управління сенсорним екраном 4,3 дюйма
Допоміжна функція:	компенсація температури і тиску
Потік вибірки:	0,5 л±0,2 л/хв
Вхідний тиск:	<0,1 МПа
Помилка концентрації:	< 0,3% FS
Відхилення лінії:	< 0,2% FS
Нульовий дрейф:	<±0,3%.FS
Час відгуку:	сигнал 0.03S, показує 0.3S.
Температура навколишнього середовища:	-20～50℃；
Калібр вибірки послідовного з'єднання:	Обхідна вибірка Φ6 (інтерфейс із швидким скручуванням 6*4 мм) Обхідна вибірка Φ8 (інтерфейс із швидким скручуванням 8*6 мм)
Режим зв'язку:	RS-485
Режим виведення:	4-20 мА
Релейний сигнал:	Високий сигнал, низький сигнал
Джерело живлення:	110-220 В змінного струму;

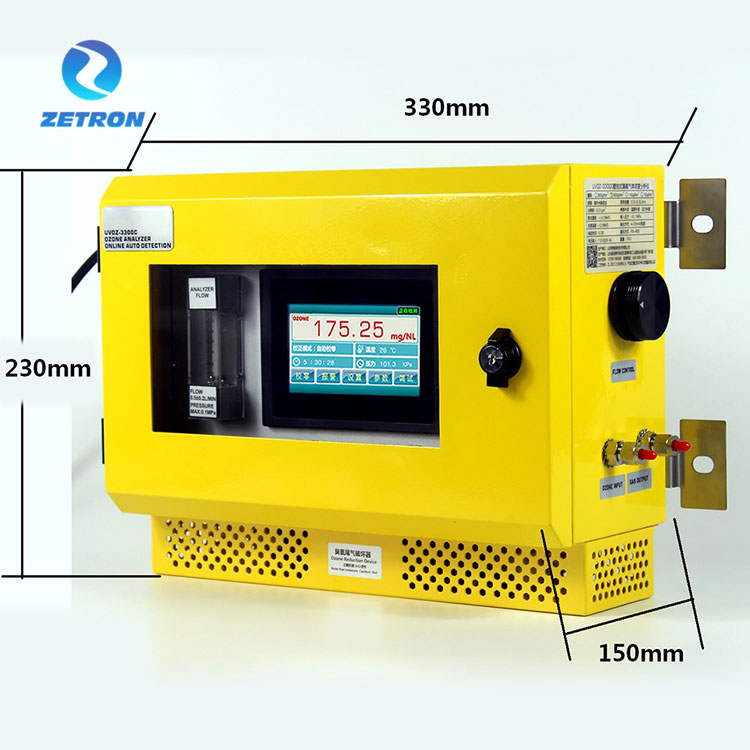

Розмір:	230 мм (висота) × 330 мм (ширина) × 150 мм (глибина)
Стандартна конфігурація:	□Антисептичний витратомір     □фільтр   □Знищувач хвостового газу озону □ насос для відбору проб
