УФ-детектор озону

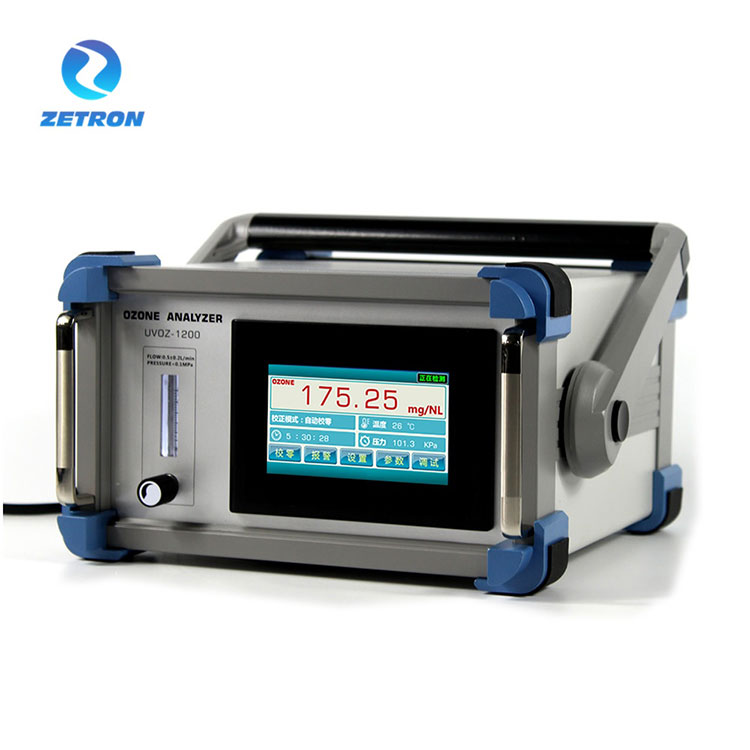

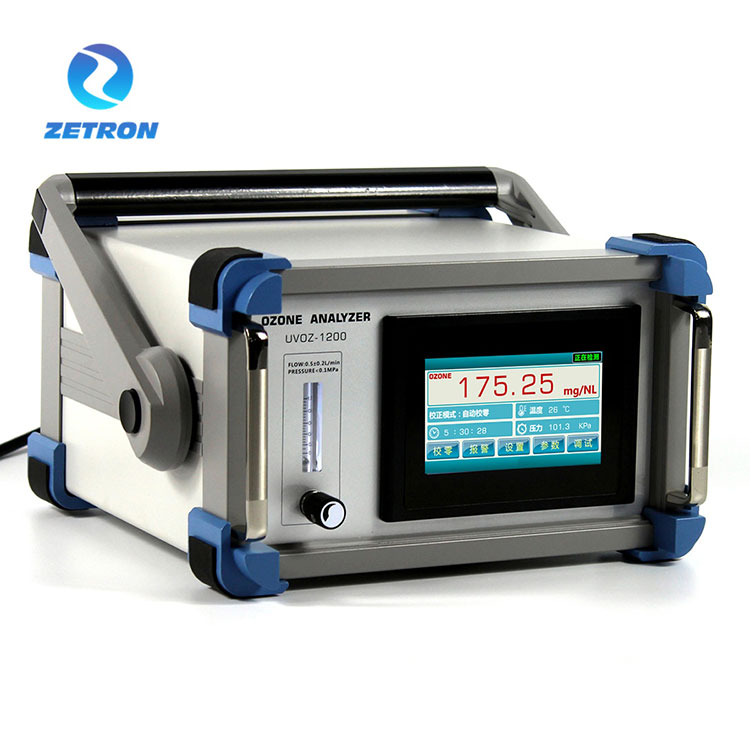

УФ-детектор озону PTM600OZ

Загальний опис

UV Ozone Detector – це мікропроцесорний двопроменевий фотометр (УФ 254 нм) для вимірювання вмісту озону в повітрі або кисні.

Для оцінки вмісту озону в зразку газу UVOZONE DETECTOR вимірює УФ-випромінювання в вимірювальному каналі, УФ-випромінювання в контрольному каналі, температуру і тиск у кюветі.

Аналізатор озону має інтерфейс управління сенсорним екраном, який показує концентрацію озону в реальному часі. І сенсорний екран також має дисплей компенсації тиску та температури. Для діапазону високих концентрацій (г/Нм3) він має функцію введення потоку, яка може відображати вихід генератора озону в реальному часі. Основний компонент використовує систему ультрафіолетового випромінювання з тривалим терміном служби з кварцем з високим коефіцієнтом пропускання світла, щоб запобігти дрейфу нуля від впливу на точність виявлення. Немає необхідності закривати введення озону під час обнулення, щоб забезпечити безперервну роботу обладнання протягом 24 годин.

Концентрація озону відображається у відсотках маси озону (% мас./мас.), грамах озону на звичайний кубічний метр зразка газу (г/Нм3) або частках на мільйон об’ємів (AQ: г/м3 або часток на мільйон) на буквено-цифровому дисплеї. Одиницю концентрації можна змінювати під час роботи.

Серед інших параметрів, які можна змінювати, є:

Одиниця відображення тиску (кПа)

Параметри тривоги (високий/низький поріг)

Природа газу-носія: повітря або кисень (включаючи PSA)

Параметри інтерфейсу RS-485

Вихідний сигнал 4-20MA

Монтаж і підключення живлення

Для підключення пробного газу слід використовувати PTFE трубку 6 x 4 мм (ми надамо її за запитом). Зразок газу повинен бути підключений через фільтр зразка газу ("IN"). Затримка вимірювання концентрації залежить від

a) швидкість потоку пробного газу,

b) довжина трубки до аналізатора,

в) перетин трубки (рекомендуємо трубку 6х4 мм, не більше!),

г) часовий лаг самого аналізатора. За рекомендованої швидкості потоку від 0,2 до 1 л/хв затримка часу становитиме від 2 до 0,4 с із трубкою 6 x 4 мм довжиною 2 м.

Наступні малюнки показують можливі конфігурації:

Метод відбору проб: відбір проб під тиском;

Інтерфейс дисплея: інтерфейс управління сенсорним екраном 4,3 дюйма;

Інтерфейс вмісту: концентрація озону, температура, тиск;

Допоміжні функції: температурна компенсація, компенсація тиску;

Одиниці відображення: г/Нм3, мг/Нл необов’язково;

Роздільна здатність дисплея: 0,01 г/Нм3;

Швидкість потоку газу: 0,5 л±0,2 л/хв;

Вхідний тиск: <0,1 МПа;

Похибка концентрації: максимум 0,5% FS;

Лінійна похибка: максимум 0,5% повної шкали;

Зміщення нуля: <± 0,3%. FS;

Час реакції: ≤ 1 секунди;

Температура навколишнього середовища: -30~80 ℃;

Спосіб сполучення з трубопроводом: швидке затягування (нержавіюча сталь);

Діаметр байпасу: Φ 6 (6 мм * 4 мм);

Спосіб зв'язку: RS-485;

Режим виходу: 4-20мА (активний);

Джерело живлення: 24 В постійного струму;

Розмір: 120 мм (висота) × 160 мм (ширина) × 60 мм глибина;

Примітка: 1мг/л=1г/м3=467PPM;

Безкоштовна гарантія: 24 місяці (для хоста);

Стандартна комплектація: антикорозійний витратомір, деструктор озону, озоновий (пиловий) фільтр.

Особливості продукту:

Особливості вимірювання: запатентована технологія з функцією автоматичного налаштування нульової точки, принцип подвійного ультрафіолетового поглинання, іноземне довговічне ультрафіолетове світлодіодне джерело світла, безперервна робота, що забезпечує стабільність концентрації виявлення.

Метод випробування: метод двоканального ультрафіолетового поглинання, довговічна система джерела світла, висока точність вимірювання.

Принцип вимірювання: відповідно до закону Ламберта Бера точні вимірювання здійснюються за принципом фотометричного поглинання.

Система джерела світла: іноземна система довговічного джерела ультрафіолетового світла (ультрафіолетове світлодіодне джерело світла з лінзою) з безкоштовною гарантією 2 роки.

Застосування: Рекомендується встановлювати і використовувати в закритих приміщеннях, обладнаних водонепроникними авіаційними заглушками.

Система світлого басейну: окрема технологія світлового басейну, без витоків, стійкість до високого тиску та стійкість до впливу газу, що відбирається при великій потоці.

Інтелектуальна компенсація: вбудована компенсація температури та тиску та дисплей з автоматикою

Структура

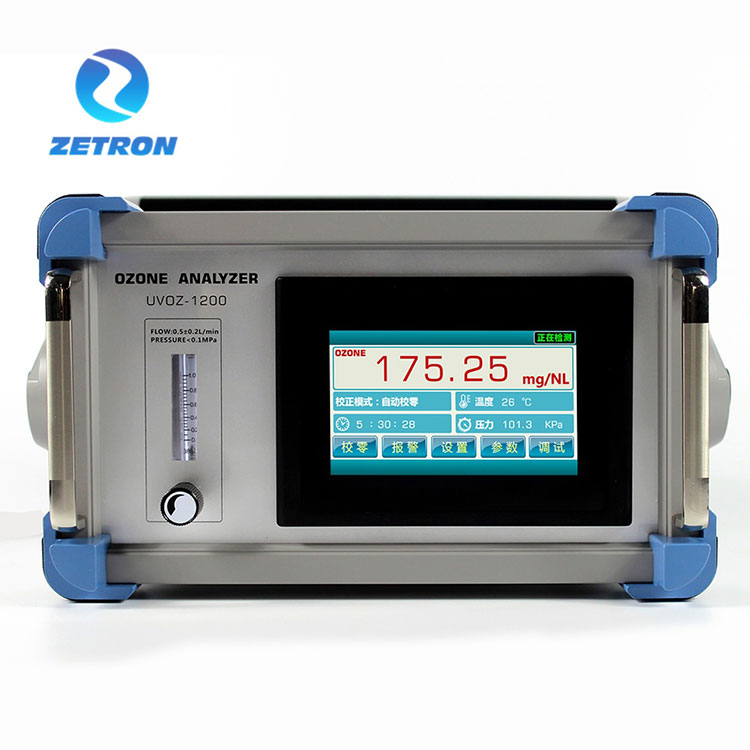

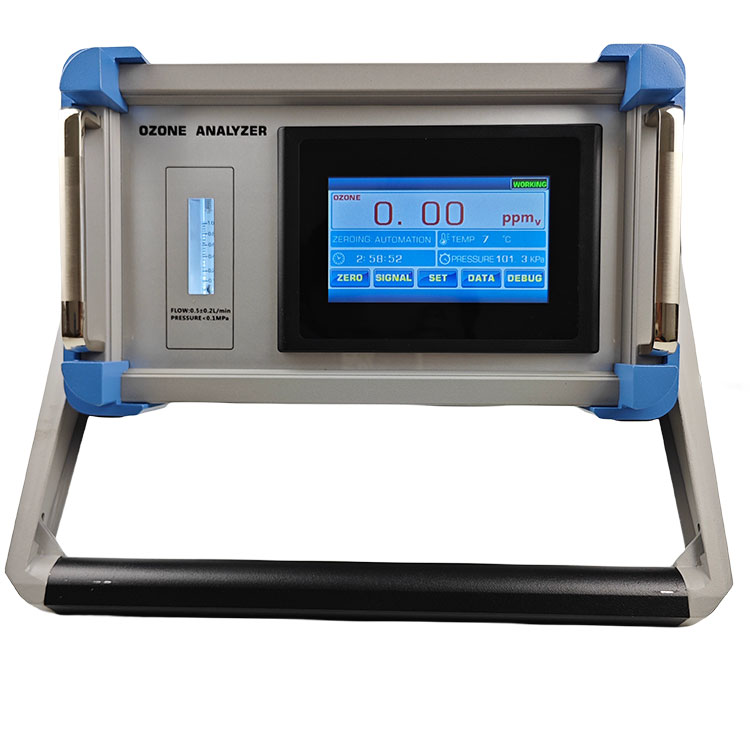

Панель дисплея та екран дисплея

Вхід живлення, вихід сигналу, вхід озону, вихід озону

Споживана потужність:

Вихід сигналу:

З'єднання і процес

УФ ОЗОНОВИЙ ДЕТЕКТОР, схема підключення відбору проб паралельної гілки

(Примітка. Рекомендується використовувати цей процес з’єднання, окремий відбір проб і витягти атмосферу після проходження через пристрій для знищення вихлопних газів озону.)

УФ ОЗОНОВИЙ ДЕТЕКТОР, схема підключення серії проб

(Примітка. Використовуючи цей процес з’єднання, важливо мати на увазі, що тиск у вихідному трубопроводі генератора озону має бути стабільним. Вбудований компенсатор датчика тиску призведе до коливань виявленого значення концентрації озону в певному діапазоні.)

Модель: УФ-ДЕТЕКТОР ОЗОНУ

Діапазон вимірювання: 0-300 г/Нм3

Додатковий діапазон: 0-300 г/Нм3, 0-100 г/Нм3, 0-50 г/Нм3;

Термін служби джерела світла: приблизно 30000-50000 годин;
