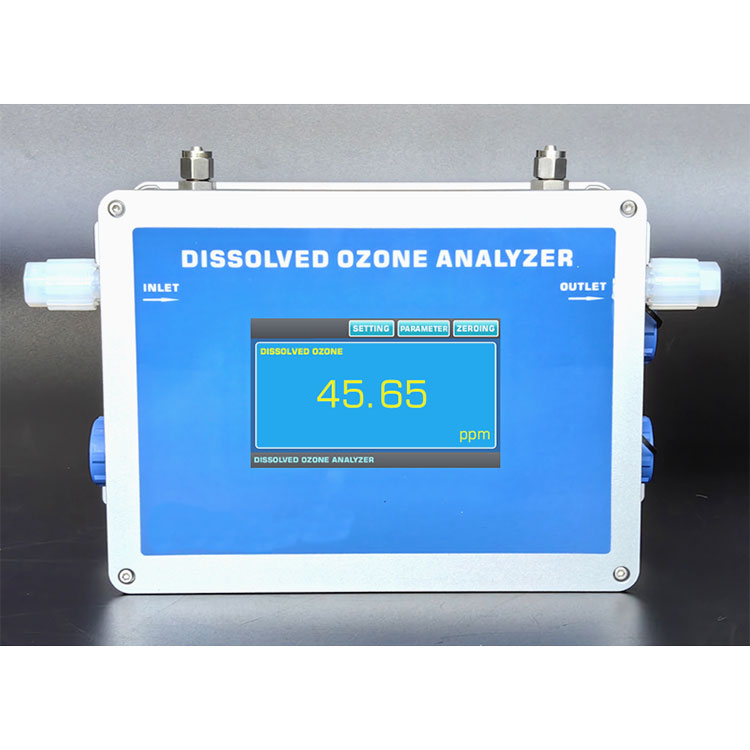

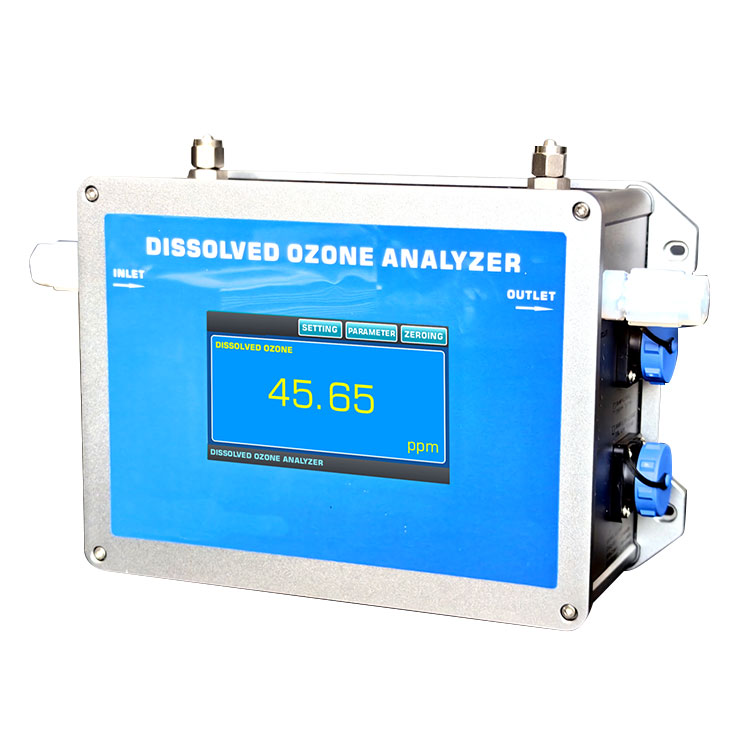

Розчинений озоновий аналізатор

Розчинений озоновий аналізатор

Принцип виявлення: Метод поглинання подвійного шляху УФ, використовується для аналізу та виявлення концентрації розчиненої озонової води у водопровідній воді, чистої води або напівпровідникової промисловості.

Діапазон вимірювання: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Особливості продукту: Цей розчинений ультрафіолетовий аналізатор Ozone має внутрішню функцію автоматичного регулювання джерела світла, яка може регулювати яскравість джерела світлодіодного світла в режимі реального часу на основі опорних даних світла нульової точки, щоб забезпечити стабільність нульової точки. Цей аналізатор концентрації оптичної озонової води в Озонові воду може бути з'єднаний паралельно або рядом до розчиненої водопроводу з розчиненою озоновою водою, в основному використовується для аналізу та виявлення концентрації розчиненої озонової води у водопровідній воді, чистої води або напівпровідникової промисловості.

Цей розчинений озоновий аналізатор має функцію автоматичної системи регулювання з джерелом ультрафіолетового світла, яка може регулювати яскравість джерела світлодіодного світла УФ у режимі реального часу відповідно до даних еталонного світла для підтримки постійних даних про нульову точку, забезпечуючи стабільність нульової точки. Це запатентований продукт нашої компанії. Цей аналізатор концентрації оптичної озонової води ультрафіолетового рівня може працювати безперервно без зупинки протягом 24 годин.

Розчинений озоновий аналізатор - огляд продукту

Аналіцер концентрації розчиненого озону є прямим вимірюванням вмісту озону в ультрафіковій воді або постійній воді помутніння за допомогою ультрафіолетової спектрофотометрії. Версія, що налаштовується, - HF, який можна використовувати для 20% возового розчину озонового озонового вуглеводного кислоти. Матеріали, що контактують з озоновою водою, включають PTFE, FFPM, PFA та кварцу або сапфіру. Аналіцер концентрації води UVOZ-180W розчиняється з входом і виходом, і оснащений інтерфейсом операційного екрана. Вихід безпосередньо підключений до ПЛК з сигнальними лініями 4-20MA та RS-485.

Аналізатор концентрації розчиненого озону має функцію автоматичної системи регулювання з джерелом ультрафіолетового світла, яка може регулювати яскравість джерела світлодіодного світла УФ у режимі реального часу відповідно до даних еталонного світла для підтримки постійних даних про нульову точку, забезпечуючи стабільність нульової точки. Це запатентований продукт нашої компанії. Цей озоновий аналізатор може працювати постійно, не зупиняючись протягом 24 годин. Вища стабільність цього аналізатора концентрації озону досягається завдяки використанню справжньої оптичної системи подвійного променя та надзвичайно довговічного ультрафіолетового світлодіодного джерела світла.

Оболонка розчиненого аналізатора концентрації озону - це алюмінієва оболонка з сплеском, що підтверджує дизайн, рівень захисту: IP65, розмір: 260x160x90 мм (WXHXD) та вага близько 3 кілограмів. Цей аналізатор концентрації озонової води може бути встановлений стінкою, з конструкцією гачка на задній частині. Коли потрібно встановлення, надаються чотири кріпильні кронштейни.

Швидкість потоку вхідного потоку аналізатора концентрації розчиненої озону становить 200-300 мл/хв. Якщо потрібно керувати потоком, на виході аналізатора концентрації розчиненої озонової води слід встановити клапан дросельної заслінки або вимірювач потоку. Цей дросельний клапан повинен бути розміщений за датчиком (ніколи перед ним! Встановлення дросельного клапана на вході генерує бульбашки, тому він суворо заборонено для озонової води з водою, щоб потрапити в розчинений аналізатор води.)

Необхідно підтримувати чистоту вхідної води аналізатора концентрації розчиненої озонової води та підтримувати чистоту внутрішніх датчиків розчиненого аналізатора озонової води. Рекомендується відкалібрувати нульову точку аналізатора концентрації розчиненої озонової води кожні 2 тижні. При калібруванні нульової точки слід вводити чисту воду без озону або кольору

Розчинений озоновий аналізатор - Особливості продукту:

Метод випробування: метод поглинання УФ-подвійного шляху, система джерела світла тривалого життя, висока точність вимірювання.

Принцип вимірювання: Відповідно до Закону про пиво Ламберта, точне вимірювання проводиться за допомогою принципу фотометричного поглинання.

Діапазон вимірювання: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Система джерела світла: іноземна система ультрафіолетового джерела світла (довжина хвилі 253,7 нм), з безкоштовною гарантією 3 роки.

Використання: Встановлення та використання в приміщенні, оснащені водонепроникними терміналами авіаційної пробки.

Система світлого басейну: окрема технологія світла басейну, без витоку, стійкість до високого тиску та стійкість до високого впливу на вибір рідини.

Інтелектуальна компенсація: оснащена автоматичним нульовим регулюванням та автоматичною функцією компенсації джерела світла.

Метод експлуатації: Це може бути вручну нуль, і під час нуля необхідно забезпечити, щоб у інструменті не було водного розчину озону.

Блок відображення: мг/л, проміле необов’язково.

Відображення даних: Кольоровий сенсорний екран високої чіткості.

Функція виходу: 4-20MA, RS485 Зв'язок.

Автоматичне нульове регулювання: воно може регулювати яскравість ультрафіолетового світлодіодного джерела світла в режимі реального часу на основі даних еталонного світла для підтримки постійних даних про нульову точку, забезпечуючи стабільність нульової точки.

Кілька версій:

Звичайна версія використовується для водопровідної води та очищеної води.

Версія HF може бути використана для 20% гідрофторитової кислоти возового розчину.

Розчинений озоновий аналізатор - структура продукту та склад

【1】 Розміри встановлення стін

【2】 Панель відображення та екрана відображення

【3】 Вхід живлення, вихід сигналу, вхід та розетка

Введення живлення:

Вихідний термінал сигналу:

Термінал сигналу диспресії: Використовується для підключення сигналів віддаленого дисплея (ця машина вже має екран дисплея)

Газовий інтерфейс над розчиненим ультрафіолетовим аналізатором озону використовується для інтерфейсу стисненого повітря. Якщо температура озонової води занадто низька, рекомендується вводити стиснене повітря в інструмент для запобігання конденсації у внутрішньому озоновому водопровідному інструменті.

Розчинений озоновий аналізатор - схема процесу підключення до продукту

Розчинений озоновий аналізатор - діаграма підключення від вибірки гілки позитивного тиску

(Рекомендується використовувати цей процес підключення для розділеної вибірки. Зверніть увагу, що вимірювач потоку потрібно встановити на виході розчиненого аналізатора води озонової води.)

Розчинений озоновий аналізатор, діаграма з'єднання з відбору води негативного тиску

(Рекомендується використовувати цей процес підключення для розділеної вибірки. Зверніть увагу, що вимірювач потоку потрібно встановити на виході розчиненого аналізатора води озонової води.)

Примітка. Виробник розчиненого вимірювача потоку води є стандартним аксесуаром конфігурації, а водний насос негативного тиску - необов'язковий продукт. Ви можете проконсультуватися з виробником, щоб придбати його окремо.

Примітка. Без версії дисплея виробник окремо налаштовуватиме аксесуари дротового сенсорного екрану (довжина дроту в межах 2 метрів)

Розпущений озоновий аналізатор - Технічні параметри:
